एबीएस पीसी सामग्री विस्तार मॉड्यूल डेकोवेल एक्स सीरीज गेटवे एडाप्टर एक्स-1102
श्रेणी:
विस्तार I/O मॉड्यूल
विनिर्देश
मॉडल नं.:
ईएक्स-1102
अनुकूलित:
अनुकूलित
सामग्री:
एबीएस + पीसी
ओईएम:
हाँ
ओडीएम:
हाँ
बस समझौता:
प्रोफिनेट (आरटी,एमआरपी)
संचरण की गति:
100 एमबीपीएस
परिवहन पैकेज:
बक्से
विनिर्देश:
90× 67× 34मिमी
ट्रेडमार्क:
डेकोवेल
उत्पत्ति:
नानजिंग
एचएस कोड:
8517623990
आपूर्ति की क्षमता:
1000000टुकड़े/वर्ष
पैकेज का आकार:
10.00सेमी * 6.80सेमी * 3.70सेमी
पैकेज का सकल वजन:
0.102 किग्रा
कार्य:
स्वत: नियंत्रण
प्रमाणन:
RoHS, ISO: 9001, CE
स्थिति:
नया
अनुकूलन:
उपलब्ध -- अनुकूलित अनुरोध
शिपिंग लागत:
शिपिंग लागत और अनुमानित डिलीवरी समय के बारे में।
:
प्रारंभिक भुगतान पूर्ण भुगतान
मुद्रा:
अमेरिकी डॉलर$
वापसी एवं धनवापसी:
आप उत्पाद प्राप्त होने के 30 दिन बाद तक रिफंड के लिए आवेदन कर सकते हैं।
प्रमुखता देना:
छोटे आकार के विस्तार मॉड्यूल
,abs pc सामग्री विस्तार मॉड्यूल
,219mA विस्तार मॉड्यूल
परिचय

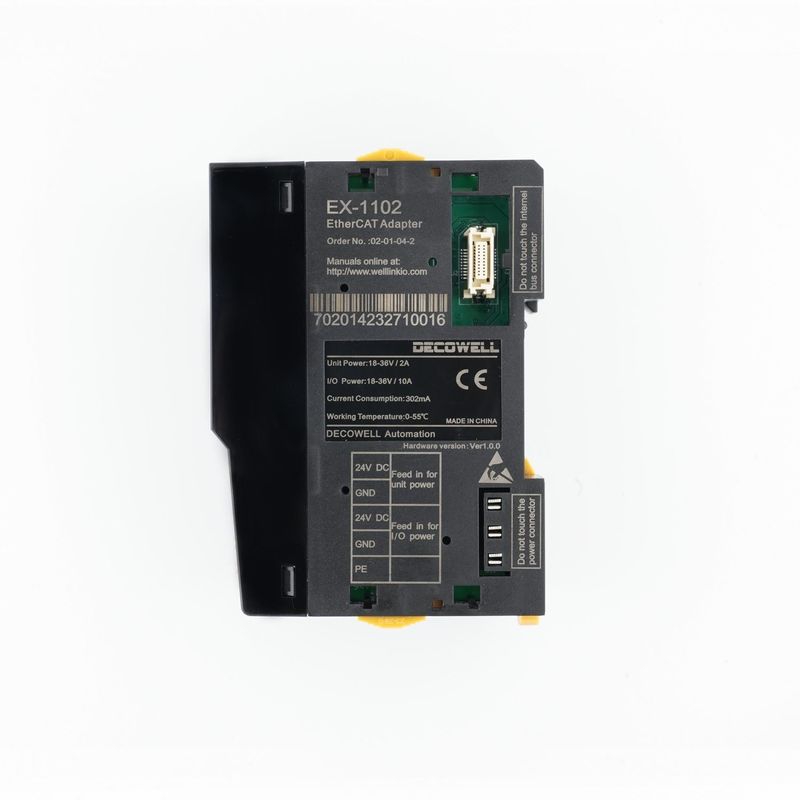

एबीएस पीसी सामग्री डेकोवेल एक्स सीरीज गेटवे एडाप्टर छोटा आकार सरल कनेक्शन एक्स-1102
DECOWELL EX सीरीज कार्ड I/O EX-1102 गेटवे एडाप्टर.
EX सीरीज I/O कार्ड में एडाप्टर मॉड्यूल, I/O मॉड्यूल, पावर सप्लाई मॉड्यूल और टर्मिनल मॉड्यूल शामिल हैं।
एडेप्टर मॉड्यूल का उपयोग मानक संचार बसों को उत्पाद मॉड्यूलों के संचार बसों में परिवर्तित करके विभिन्न प्रकार और संख्या के I/O मॉड्यूलों का विस्तार करने के लिए किया जाता है।
एडेप्टर विभिन्न प्रकार के संचार बसों, जैसे प्रोफाइन, एथरनेट/आईपी, एथरकैट, डिवाइसनेट, मॉडबस आरटीयू, प्रोफिबस-डीपी आदि का समर्थन कर सकते हैं।
I/O मॉड्यूल को डिजिटल इनपुट मॉड्यूल, डिजिटल आउटपुट मॉड्यूल, एनालॉग इनपुट मॉड्यूल, एनालॉग आउटपुट मॉड्यूल और फ़ंक्शन मॉड्यूल में विभाजित किया जा सकता है।
इनपुट IO मॉड्यूल फील्ड सिग्नल इकट्ठा करता है और उन्हें आंतरिक बस के माध्यम से नेटवर्क एडाप्टर को भेजता है।नियंत्रक फील्ड बस के माध्यम से एडेप्टर से डेटा पढ़ता है और संसाधित करता है और आउटपुट डेटा को नेटवर्क एडेप्टर में लिखता है, और फिर नेटवर्क एडाप्टर आंतरिक बस के माध्यम से आउटपुट आईओ मॉड्यूल के लिए आउटपुट डेटा लिख सकता है, ताकि क्षेत्र उपकरणों के नियंत्रण को महसूस किया जा सके।
उपयोगकर्ता साइट की वास्तविक जरूरतों के अनुसार मेल खा सकते हैं, जिसमें डिजिटल इनपुट मॉड्यूल, I/O मॉड्यूल और एनालॉग इनपुट मॉड्यूल पोर्ट को बाहरी बिजली आपूर्ति इंटरफ़ेस के साथ डिज़ाइन किया गया है,जो साइट पर सेंसर के लिए शक्ति प्रदान कर सकते हैं, अतिरिक्त टर्मिनल ब्लॉक जोड़ने की आवश्यकता के बिना, और दो-वायर और तीन-वायर सेंसर का समर्थन कर सकते हैं। एक एकल मॉड्यूल के I/O बिंदुओं की अधिकतम संख्या 32 बिंदु है,और एक एकल एडाप्टर अधिकतम 32 I/O मॉड्यूल द्वारा विस्तारित किया जा सकता है.
मॉड्यूलों को कई प्रकार के नैदानिक कार्यों और स्थिति संकेतकों के साथ डिज़ाइन किया गया है, ताकि उपयोगकर्ता मॉड्यूल की वर्तमान परिचालन स्थिति को आसानी से पहचान सकें।पावरलिंक आदि।
एडेप्टर मॉड्यूल का उपयोग मानक संचार बसों को उत्पाद मॉड्यूलों के संचार बसों में परिवर्तित करके विभिन्न प्रकार और संख्या के I/O मॉड्यूलों का विस्तार करने के लिए किया जाता है।
एडेप्टर विभिन्न प्रकार के संचार बसों, जैसे प्रोफाइन, एथरनेट/आईपी, एथरकैट, डिवाइसनेट, मॉडबस आरटीयू, प्रोफिबस-डीपी आदि का समर्थन कर सकते हैं।
I/O मॉड्यूल को डिजिटल इनपुट मॉड्यूल, डिजिटल आउटपुट मॉड्यूल, एनालॉग इनपुट मॉड्यूल, एनालॉग आउटपुट मॉड्यूल और फ़ंक्शन मॉड्यूल में विभाजित किया जा सकता है।
इनपुट IO मॉड्यूल फील्ड सिग्नल इकट्ठा करता है और उन्हें आंतरिक बस के माध्यम से नेटवर्क एडाप्टर को भेजता है।नियंत्रक फील्ड बस के माध्यम से एडेप्टर से डेटा पढ़ता है और संसाधित करता है और आउटपुट डेटा को नेटवर्क एडेप्टर में लिखता है, और फिर नेटवर्क एडाप्टर आंतरिक बस के माध्यम से आउटपुट आईओ मॉड्यूल के लिए आउटपुट डेटा लिख सकता है, ताकि क्षेत्र उपकरणों के नियंत्रण को महसूस किया जा सके।
उपयोगकर्ता साइट की वास्तविक जरूरतों के अनुसार मेल खा सकते हैं, जिसमें डिजिटल इनपुट मॉड्यूल, I/O मॉड्यूल और एनालॉग इनपुट मॉड्यूल पोर्ट को बाहरी बिजली आपूर्ति इंटरफ़ेस के साथ डिज़ाइन किया गया है,जो साइट पर सेंसर के लिए शक्ति प्रदान कर सकते हैं, अतिरिक्त टर्मिनल ब्लॉक जोड़ने की आवश्यकता के बिना, और दो-वायर और तीन-वायर सेंसर का समर्थन कर सकते हैं। एक एकल मॉड्यूल के I/O बिंदुओं की अधिकतम संख्या 32 बिंदु है,और एक एकल एडाप्टर अधिकतम 32 I/O मॉड्यूल द्वारा विस्तारित किया जा सकता है.
मॉड्यूलों को कई प्रकार के नैदानिक कार्यों और स्थिति संकेतकों के साथ डिज़ाइन किया गया है, ताकि उपयोगकर्ता मॉड्यूल की वर्तमान परिचालन स्थिति को आसानी से पहचान सकें।पावरलिंक आदि।
|
विद्युत धारा की खपत |
219mA |
|
बस समझौता |
ईथरकैट लूप नेटवर्क फ्रीरन) |
|
पता सेटिंग |
मास्टर स्टेशन के अनुसार |
|
सामान्य केबल |
घुमावदार जोड़ी के पांच प्रकार |
|
संचरण दूरी |
100 मीटर (स्टेशन की दूरी) |
|
संचरण गति |
100 एमबीपीएस |
|
अधिकतम आउटपुट बाइट |
024 बाइट/ 1024 बाइट |
|
अन्य विशेषताएं |
समर्थन पता मानचित्रण |
|
पावर इनपुट सिस्टम पावर इनपुट EX SYSTEM POWER Input |
24V ((18 ~ 36V) |
|
प्रणाली वर्तमान प्रदान करती है EX SYSTEM PROVIDES CURRENT |
2A (अधिकतम) |
|
पावर इनपुट आई/ओ पोर्ट पावर इनपुट |
24V ((± 20%) |
|
आई/ओ पोर्ट वर्तमान आउटपुट |
10A (अधिकतम) |
|
I/O मॉड्यूल की संख्या बढ़ाएँ |
32 टुकड़े |
|
नियंत्रण का प्रकार |
तापमान की निगरानी, प्रणाली शक्ति की निगरानी |
|
सुरक्षा ग्रेड |
IP20 |
|
कार्य तापमान |
-10~55 डिग्री सेल्सियस |
|
भंडारण तापमान |
-20 से 85 डिग्री सेल्सियस |
1आप किस तरह की कंपनी हैं?
डेकोवेल ऑटोमेशन एक विनिर्माण कंपनी है, हमारे पास हमारे अधिकांश उत्पाद स्टॉक में हैं और हम अनुकूलन का समर्थन करते हैं।
2वारंटी अवधि क्या है?
हमारी वारंटी शिपमेंट की तारीख से एक वर्ष है, हमारे पास CE, RoHs और UL प्रमाण पत्र हैं, हम आपको हमारी कंपनी का प्रमाणन परीक्षण भेज सकते हैं।
3क्या आपके पास बिक्री के बाद का समर्थन है?
हाँ, हम सभी वास्तविक तकनीकी सहायता प्रदान करते हैं दूरस्थ सहायता सहित. हम भी आप किसी भी आवश्यक ऑनलाइन प्रशिक्षण और समर्थन प्रदान करेंगे, और उत्पाद मैनुअल के लिए संपर्क किया जा सकता है,तकनीकी विवरण और सॉफ्टवेयर.
4क्या आप कोई अनुकूलन सेवाएं प्रदान करते हैं?
हां, कृपया अपने आवेदन विवरण के साथ हमसे संपर्क करें।
हम OEM, ODM सहित गहरी अनुकूलन सेवा स्वीकार करते हैं, और न्यूनतम आदेश मात्रा होगी।
5.आपके वितरण का समय क्या है?
यदि हमारे पास स्टॉक में तैयार उत्पाद हैं, तो हम 1 ~ 3 दिनों के भीतर शिपमेंट की व्यवस्था करेंगे।
यदि हमारे पास स्टॉक नहीं है, तो शिपिंग का समय 2 ~ 4 सप्ताह है।
6यदि मैं बड़ी मात्रा में ऑर्डर करता हूँ, तो क्या मुझे कम कीमत मिल सकती है?
उत्तर: हाँ, बड़े ऑर्डर के लिए कीमत सस्ती है।
7क्या आप वितरक के रूप में सहयोग स्वीकार करते हैं?
हां, हम भागीदारों और वितरकों से पूछताछ का गर्मजोशी से स्वागत करते हैं।
डेकोवेल ऑटोमेशन एक विनिर्माण कंपनी है, हमारे पास हमारे अधिकांश उत्पाद स्टॉक में हैं और हम अनुकूलन का समर्थन करते हैं।
2वारंटी अवधि क्या है?
हमारी वारंटी शिपमेंट की तारीख से एक वर्ष है, हमारे पास CE, RoHs और UL प्रमाण पत्र हैं, हम आपको हमारी कंपनी का प्रमाणन परीक्षण भेज सकते हैं।
3क्या आपके पास बिक्री के बाद का समर्थन है?
हाँ, हम सभी वास्तविक तकनीकी सहायता प्रदान करते हैं दूरस्थ सहायता सहित. हम भी आप किसी भी आवश्यक ऑनलाइन प्रशिक्षण और समर्थन प्रदान करेंगे, और उत्पाद मैनुअल के लिए संपर्क किया जा सकता है,तकनीकी विवरण और सॉफ्टवेयर.
4क्या आप कोई अनुकूलन सेवाएं प्रदान करते हैं?
हां, कृपया अपने आवेदन विवरण के साथ हमसे संपर्क करें।
हम OEM, ODM सहित गहरी अनुकूलन सेवा स्वीकार करते हैं, और न्यूनतम आदेश मात्रा होगी।
5.आपके वितरण का समय क्या है?
यदि हमारे पास स्टॉक में तैयार उत्पाद हैं, तो हम 1 ~ 3 दिनों के भीतर शिपमेंट की व्यवस्था करेंगे।
यदि हमारे पास स्टॉक नहीं है, तो शिपिंग का समय 2 ~ 4 सप्ताह है।
6यदि मैं बड़ी मात्रा में ऑर्डर करता हूँ, तो क्या मुझे कम कीमत मिल सकती है?
उत्तर: हाँ, बड़े ऑर्डर के लिए कीमत सस्ती है।
7क्या आप वितरक के रूप में सहयोग स्वीकार करते हैं?
हां, हम भागीदारों और वितरकों से पूछताछ का गर्मजोशी से स्वागत करते हैं।
